必須先確定接近開關是NPN常開型的，然后棕色線接計數器的4號腳，黑色線接計數器的3號腳，藍色線接計數器的1號腳然后計數器電源接2和7號腳，剩下的568三個腳是觸點 接線開關與計數器接線 加一個220V的HH51P或HH。

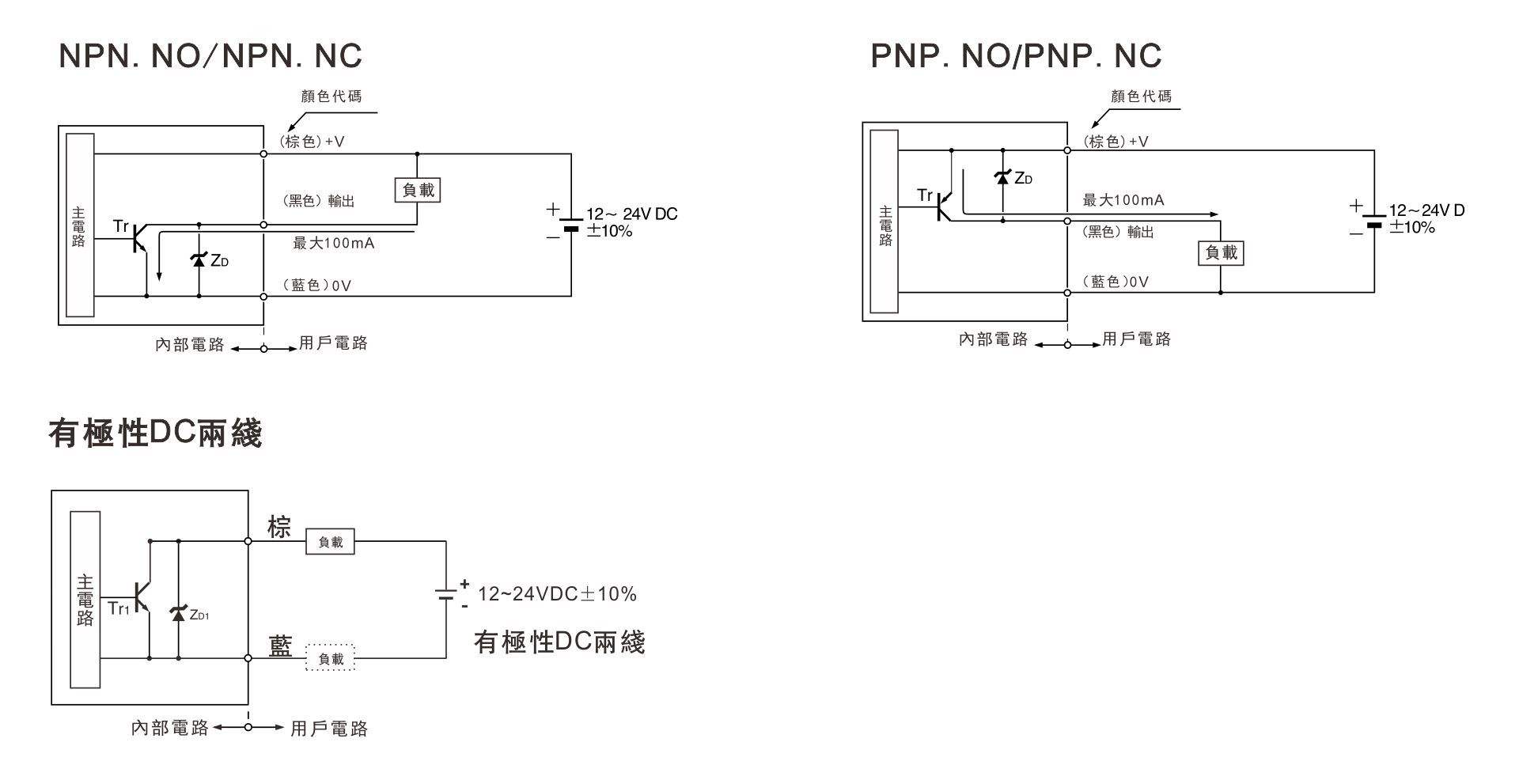

接近開關接線圖 1接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的請見下圖所示2兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可3三線制接近開關的。

交流接觸器和接近開關限位停止接線圖對于小的負載例如中間繼電器的線圈，可以將接近開關直接串接的線圈的回路中，通過接近開關直接控制線圈的通斷對于大的負載例如線圈啟動電流大于接近開關額定工作電流的交流接觸器線圈。

接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的請見下圖所示 2兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可 3三線制接近開關的接線紅棕線接電源正端藍線。

三線制接近開關的接線 bkblack黑色一般為輸出線，輸出為常開 bnbrown棕色一般為電源線，接電源正極 bublue藍色一般為電源線，接電源負極 whwhite白色一般為輸出線，輸出為常閉 npn黑。
